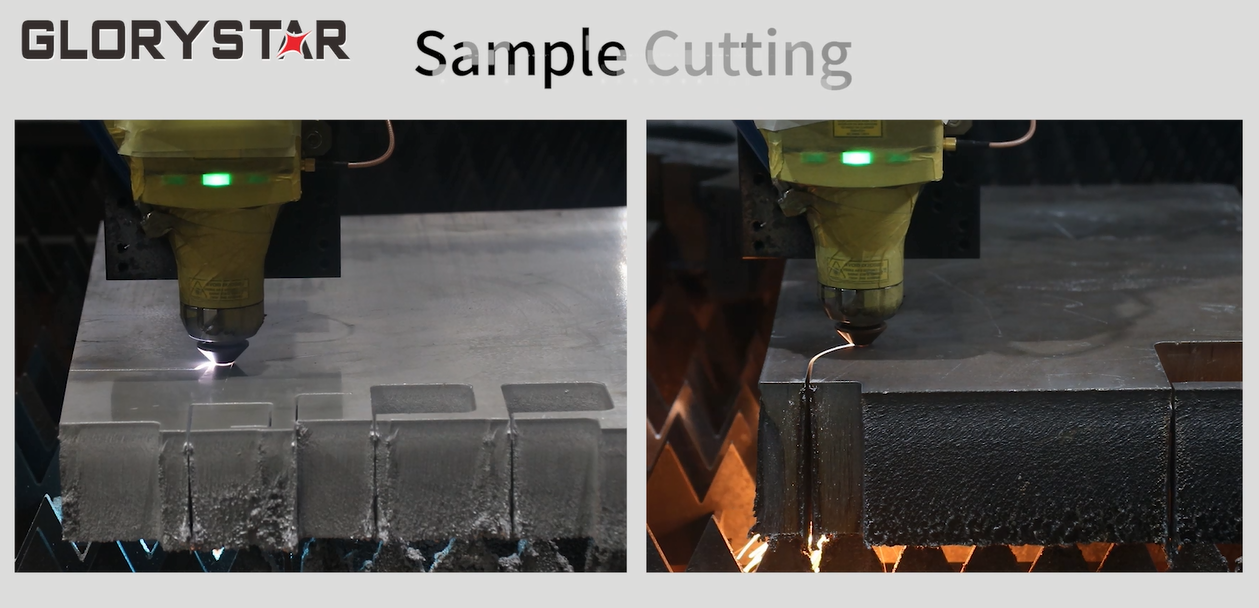

激光切割技術在制造業中具有廣泛的應用，共邊切割是一種有效降低加工成本和提高生產效率的方法。本教程將向您展示如何使用整版共邊技術實現激光切割機不走位，不加缺口微連，并減少穿孔次數的七字共邊方法。請跟隨以下步驟，輕松掌握這個簡單易用的技巧。

步驟一：導入工件并排序

導入您要切割的工件。

使用框選工具選擇工件。

點擊“排序”按鈕，展開下拉三角形。

勾選“小圖優先”選項，然后點擊“排序”。

在外框區域點擊“炸開”。

步驟二：刪除和合并線段

刪除上方不需要的線段。

使用框選工具選擇七字線段。

點擊“合并相連線”按鈕。

確認操作。

步驟三：設置切割順序和方向

選中左側線段，設置切割方向為向上。

點擊“反向”按鈕。

設置該線段為最前切割順序。

步驟四：創建多個工件副本

將工件復制成四排五列，共計20個副本。

步驟五：閉合直線并設置最后切割順序

點擊直線工具，閉合七字共邊圖形。

選中閉合的直線。

設置該直線為最后切割順序。

注：若對產品有高要求，可在起刀口加引線。

步驟六：模擬檢查切割路徑

點擊“模擬”按鈕，檢查切割路徑是否正確。

步驟七：設置多圖層切割

選中任意一條線段，將其設置為不封閉圖形。

將該線段設置為紫色圖層。

將第一刀切割的線段設置為綠色圖層。

步驟八：設置工藝參數

進入工藝設置。

為綠色圖層設置切割帶穿孔參數。

為紫色圖層設置切割不穿孔參數，切割參數與綠色圖層保持一致。

完成以上步驟后，您將成功實現光纖激光切割機整板共邊不走位的七字共邊技巧。現在，您可以嘗試在實際生產中應用這種方法，提高生產效率，節省時間和成本。
